Normative e Linee Guida Autorevoli in Illuminotecnica: Struttura multilivello e applicazioni progettuali

Un sistema normativo complesso per progettare la luce con rigore tecnico e coerenza applicativa

L’evoluzione delle sorgenti luminose – in particolare la diffusione capillare dei LED a spettro composito – ha determinato una trasformazione radicale nel modo di progettare, valutare e regolamentare la luce. Come evidenziato nella trattazione sul diagramma CIE 1931, gli strumenti cromatici tradizionali, pur conservando un ruolo storico e normativo, si rivelano oggi insufficienti a rappresentare con accuratezza la qualità percettiva e gli effetti biologici dell’illuminazione.

Per rispondere a tali limiti, il diagramma CIE 1960 (UCS) ha introdotto una rappresentazione più uniforme delle differenze tra i colori percepiti, gettando le basi per l’elaborazione di metriche più aderenti alla percezione visiva umana. Tuttavia, anche questo modello, seppur più evoluto, non è in grado di restituire la complessità spettrale dei LED di nuova generazione. È in questo contesto che la CIE ha proseguito nello sviluppo di sistemi più avanzati, introducendo il diagramma CIE 1976 (UCS), oggi ampiamente utilizzato per la sua migliore uniformità percettiva, e base per molte normative e metriche attuali. Parallelamente, si è compreso che una rappresentazione bidimensionale non fosse più sufficiente per descrivere in modo realistico l’apparenza del colore in condizioni ambientali diverse.

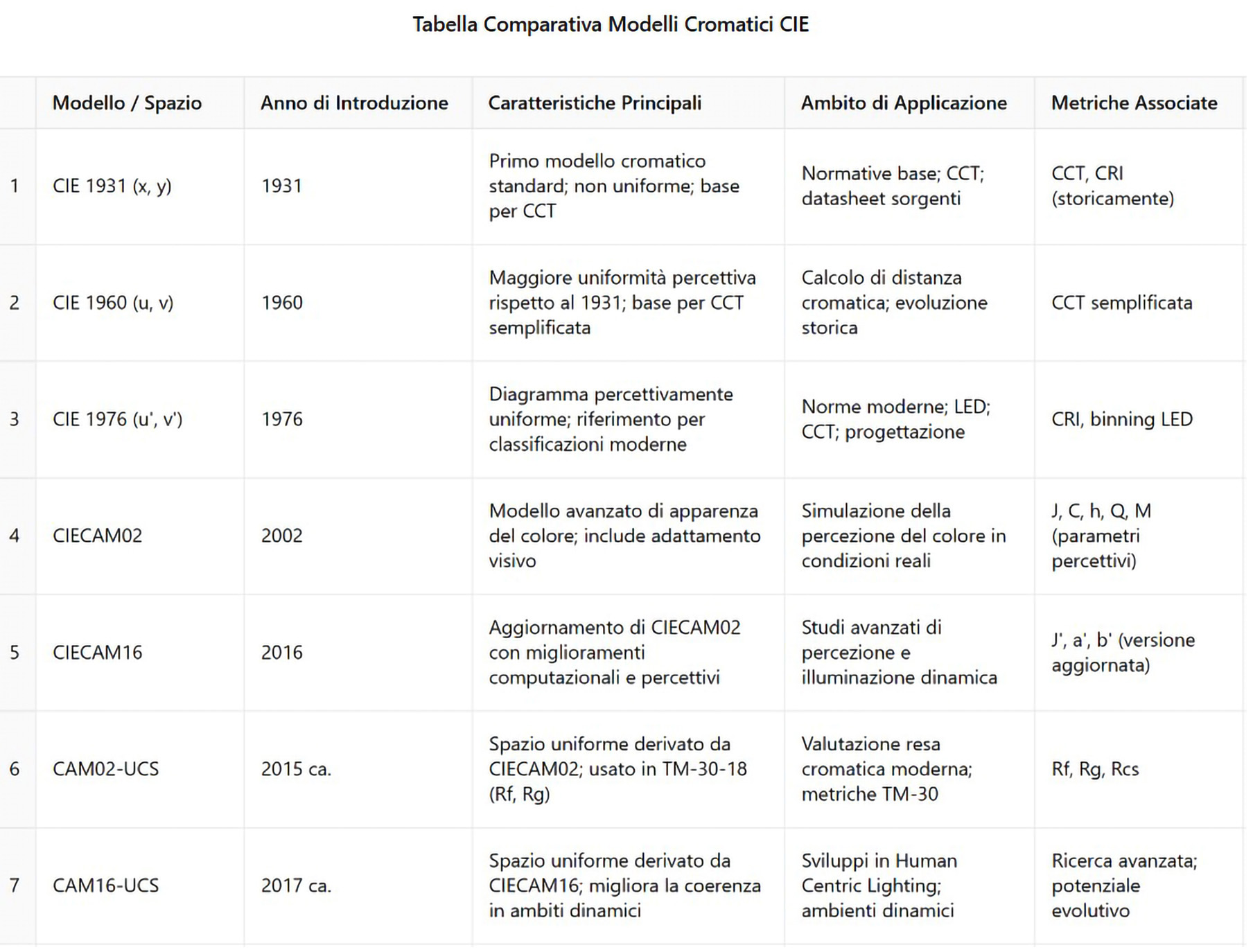

A partire da queste considerazioni, la Commissione ha introdotto modelli più sofisticati come CIECAM02 e il successivo CIECAM16, capaci di integrare variabili fondamentali quali la luminanza di adattamento, le condizioni del campo visivo, la brillantezza del contesto e la tinta percepita. Tali modelli consentono una descrizione più accurata dell’esperienza cromatica, anche in condizioni complesse o dinamiche. Da questi modelli derivano poi spazi uniformi come CAM02-UCS e CAM16-UCS, che permettono di calcolare con maggiore precisione le distanze percettive tra colori e che sono stati adottati, ad esempio, all’interno delle più recenti metriche sviluppate dalla IES.

Un esempio rilevante di questa convergenza è il documento CIE 224:2017, che introduce un nuovo indice di fedeltà cromatica (Rf) basato sullo spazio CAM02-UCS, superando le semplificazioni del CRI (Ra) e rispondendo con maggiore efficacia alla complessità spettroscopica delle sorgenti SSL. In questo scenario evolutivo, il progettista illuminotecnico è chiamato a operare all’interno di un corpus normativo sempre più stratificato, che integra dimensione scientifica, prestazioni tecniche e impatti sull’essere umano.

Per garantire risultati coerenti con i principi di efficacia visiva, conformità tecnica e benessere ambientale, è indispensabile una conoscenza approfondita delle principali fonti normative, che spaziano dal calcolo fotometrico alla resa cromatica, dalla compatibilità elettromagnetica alla sicurezza impiantistica, fino alle metriche emergenti legate alla Human Centric Lighting.

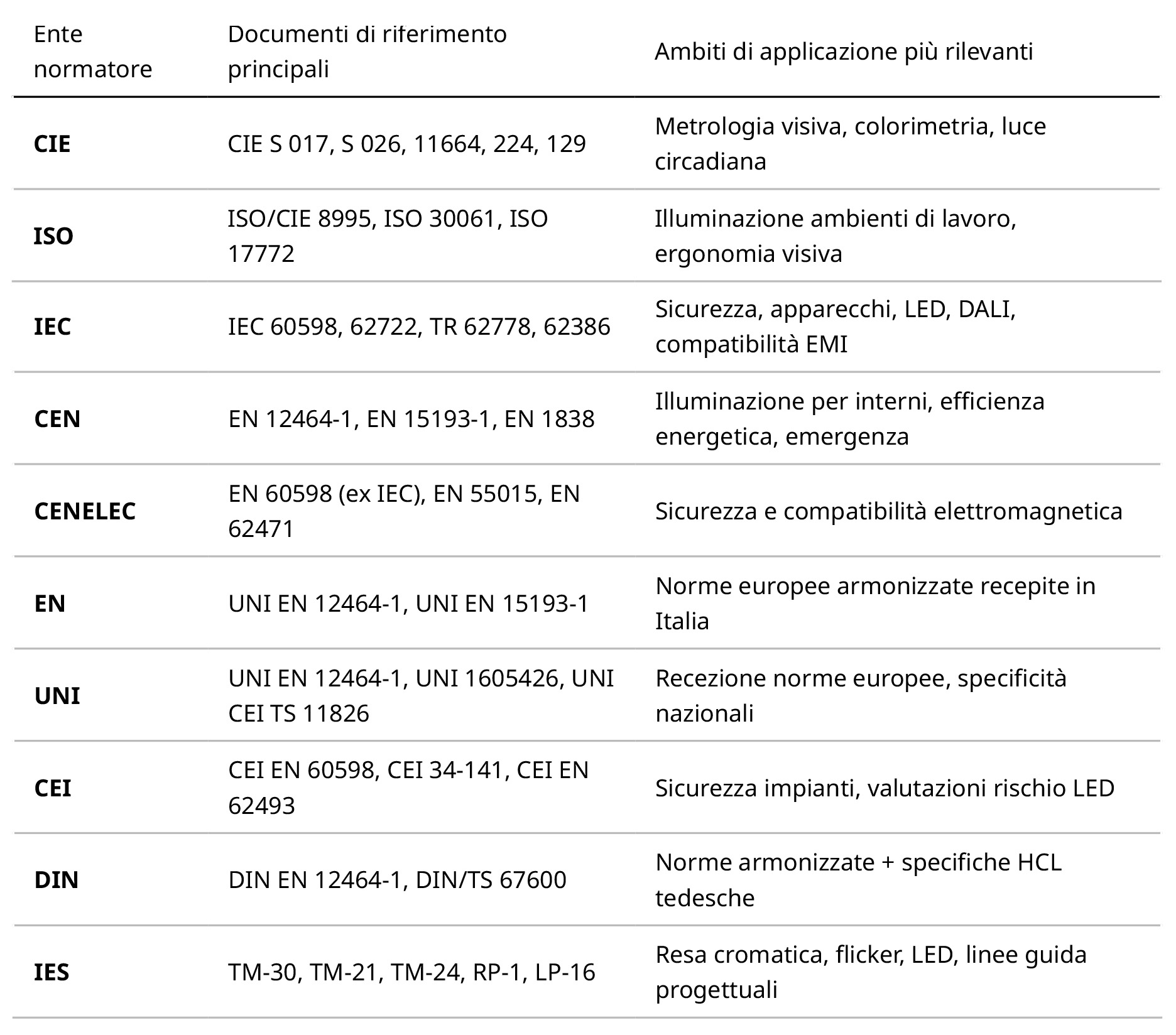

La sezione che segue propone una mappa sistematica dei riferimenti più autorevoli in ambito illuminotecnico, organizzata secondo ruoli, funzioni e ambiti applicativi. Il settore, infatti, è regolato da un sistema articolato di norme, linee guida e documenti tecnici, emessi da organismi nazionali e internazionali, ognuno con una funzione specifica ma spesso interconnessa. La complessità disciplinare – che abbraccia aspetti fotometrici, elettrici, percettivi, biologici, energetici e ambientali – impone una lettura integrata delle normative per assicurare qualità, sicurezza e conformità nei progetti di lighting design.

Per migliorare la comprensione, i principali riferimenti possono essere classificati secondo quattro funzioni operative, ognuna delle quali contribuisce a un diverso livello della progettazione illuminotecnica:

1 - Enti scientifici e metrologici – Forniscono i principi teorici e le basi misurative universali della luce e della visione:

• CIE: autorità globale per fotometria, colorimetria, visione umana e non visiva.
• ISO: elabora standard internazionali, inclusi quelli su ergonomia visiva, qualità percettiva, colorimetria – spesso in sinergia con la CIE.

2 - Enti tecnici di prodotto e sicurezza – Definiscono le specifiche tecniche per apparecchi, LED, sistemi e sicurezza elettrica:

• IEC: standard internazionali per sorgenti, apparecchi, alimentatori e compatibilità elettromagnetica.
• CENELEC: armonizzazione dei requisiti tecnici in ambito europeo.
• CEI: recepimento italiano delle norme IEC e CENELEC.

3 - Enti applicativi e normatori di sistema – Focalizzati sull’uso della luce negli ambienti costruiti, sulla prestazione visiva ed energetica, e sulla qualità del progetto:

• CEN: normative europee su illuminazione per interni, daylight, efficienza energetica.
• EN: sigla identificativa delle norme europee armonizzate, obbligatorie nei paesi membri.
• UNI: recepisce e adatta le norme europee al contesto italiano.

4 - Enti specialistici e tecnico-operativi – Producono documenti applicativi, metodi di calcolo, raccomandazioni progettuali, con forte impatto operativo:

• IES: riferimento USA per specifiche TM, resa cromatica, flicker, metodi LED.
• DIN: norme e specifiche tecniche tedesche, tra cui la DIN/TS 67600 sull’efficacia biologica della luce.

Queste funzioni, pur distinte, si sovrappongono frequentemente: molti standard nascono da collaborazioni internazionali (es. ISO/CIE, IEC/CIE), vengono armonizzati in norme EN e poi recepiti nei singoli paesi (es. UNI, CEI). Il risultato è un sistema multilivello, che garantisce coerenza tra ricerca scientifica, standard tecnici e applicazione progettuale.

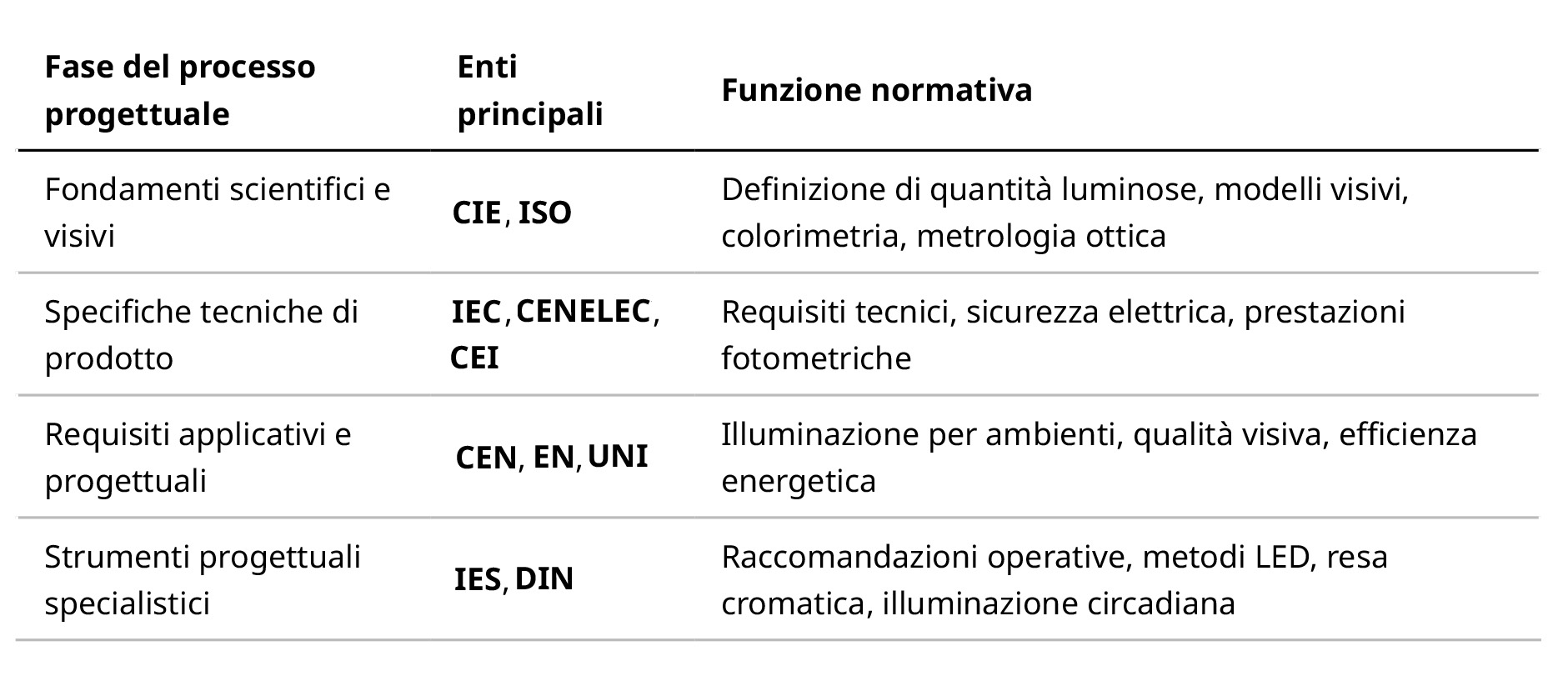

Per completare la panoramica, è utile considerare anche la struttura funzionale che regola i rapporti tra le diverse fonti normative. Pur non esistendo una gerarchia giuridica assoluta tra gli enti, è possibile individuare una sequenza logica e progressiva, che riflette il percorso attraverso cui una conoscenza scientifica si traduce in norma cogente o in riferimento operativo per la progettazione.

• I documenti di base teorico-scientifica (es. CIE, ISO) definiscono i concetti fondamentali e le metodologie di misura.
• Gli standard tecnico-prestazionali di prodotto (IEC, CENELEC, CEI) specificano i requisiti di sicurezza, compatibilità e performance degli apparecchi.
• Le norme applicative e armonizzate (CEN, EN, UNI) traducono i principi in requisiti progettuali per ambienti, utenti e prestazioni luminose.
• Le specifiche tecnico-operative (IES, DIN) forniscono strumenti progettuali evoluti, particolarmente rilevanti per applicazioni avanzate come HCL o LED ad alta fedeltà cromatica.

Questa sovrapposizione su più livelli garantisce che ogni fase della progettazione – dalla definizione dello stimolo visivo fino alla scelta dell’apparecchio e alla configurazione dell’impianto – sia guidata da riferimenti affidabili e coerenti. Per facilitare ulteriormente la lettura, si propone anche una matrice funzionale che sintetizza le funzioni normative in relazione alle fasi del processo progettuale:

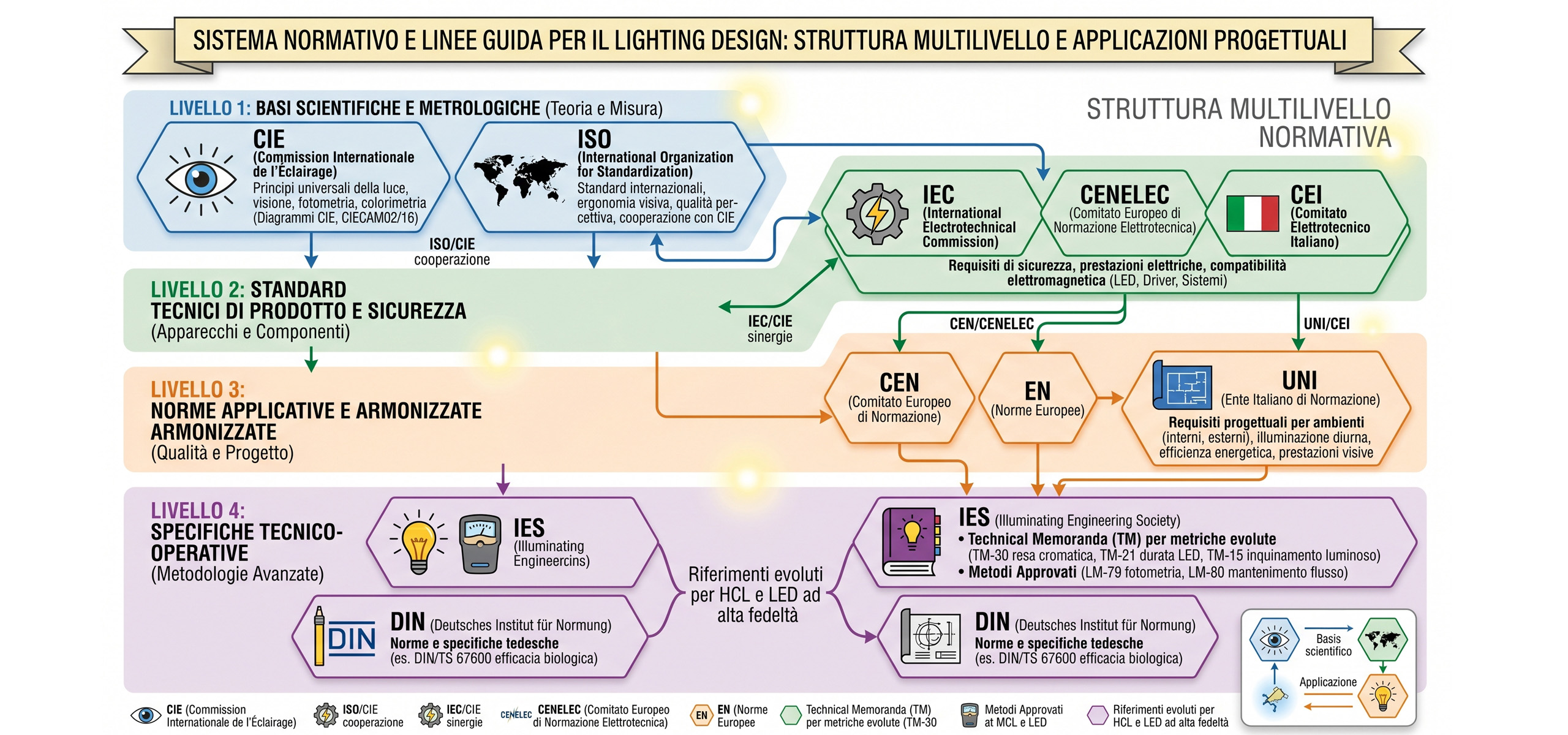

L’impostazione matriciale adottata consente una lettura trasversale, utile a chiarire chi interviene, con quale ruolo e in quale fase del progetto illuminotecnico, favorendo un'integrazione coerente delle normative. Per agevolare la consultazione e l’impiego pratico dei riferimenti normativi più rilevanti, vengono presentate le principali fonti di settore, corredate da tabelle comparative che mettono in relazione equivalenze operative, ambiti di applicazione e interazioni tra standard.

L’approfondimento sulle principali fonti normative e linee guida in illuminotecnica ha mostrato come il settore sia oggi regolato da un sistema multilivello, in cui enti scientifici (come la CIE e l’ISO), organismi tecnici (come IEC, CEI, CENELEC), strutture di normazione applicativa (come UNI ed EN), e istituzioni specialistiche (tra cui IES e DIN) concorrono alla definizione di requisiti, metodi e parametri che guidano ogni fase del progetto illuminotecnico.

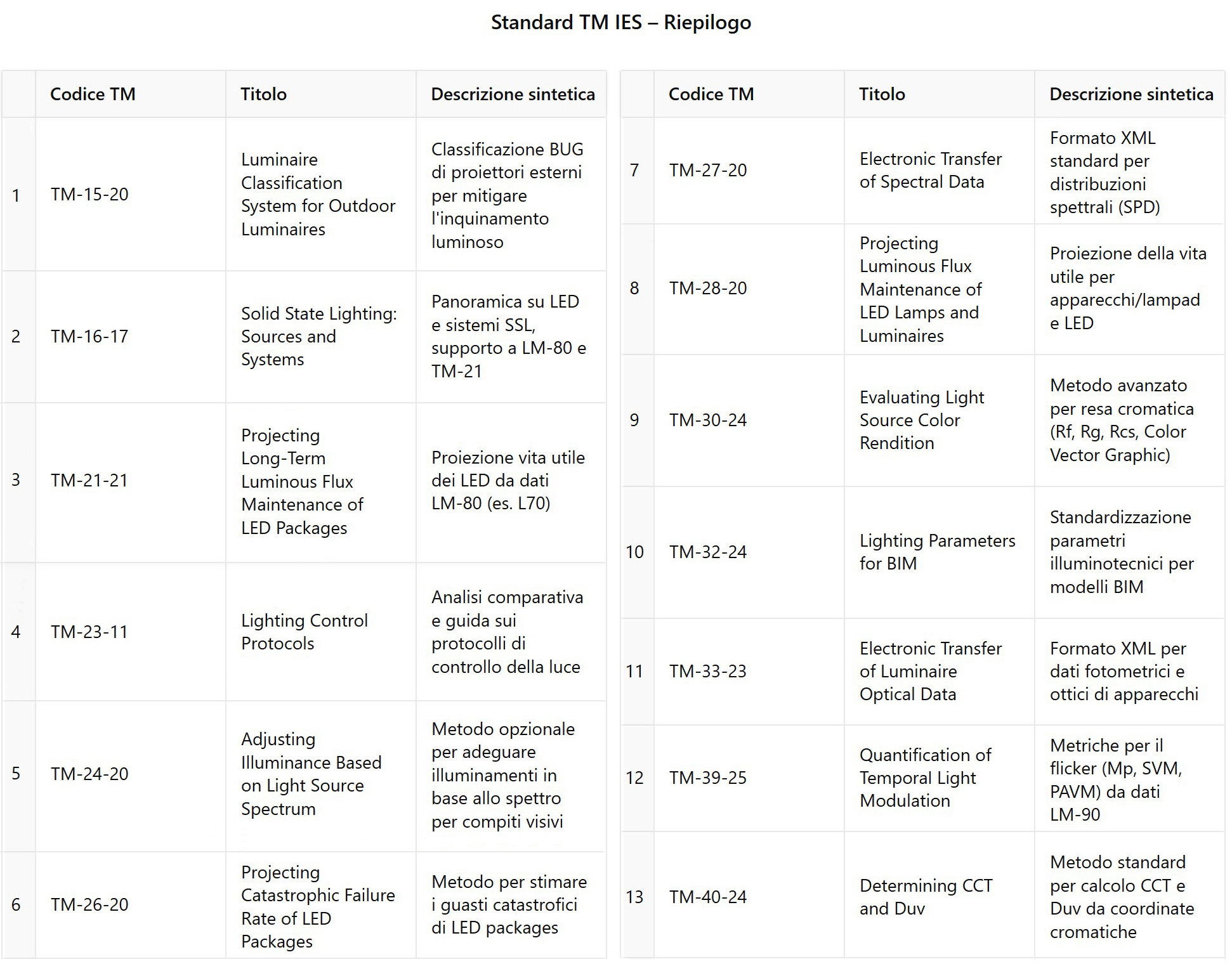

In particolare, l’ampio corpus di standard sviluppati dall’Illuminating Engineering Society (IES), attraverso la pubblicazione dei Technical Memoranda (TM), ha sviluppato un sistema tecnico-normativo avanzato che si è affermato come riferimento operativo anche a livello internazionale, anticipando spesso le direttive di enti come CIE, ISO o IEC. Questi documenti, concepiti con taglio applicativo, forniscono strumenti aggiornati per affrontare tematiche complesse del lighting design con precisione metrologica, orientamento alla qualità visiva e compatibilità con i più recenti protocolli digitali. I principali ambiti trattati includono:

• Controllo dell’inquinamento luminoso – TM-15 (ultima versione: 2020)
  Definisce il sistema di classificazione BUG (Backlight, Uplight, Glare), oggi largamente impiegato nei progetti outdoor per contenere l’emissione verso l’alto e limitare l’abbagliamento, anche in conformità con normative regionali e LEED.
• Durata e affidabilità delle sorgenti LED – TM-21 (2011), TM-26 (2018), TM-28 (2019)
  Questi tre documenti formano una suite coerente: il TM-21 stima la riduzione del flusso luminoso nel tempo (L70, L80, ecc.); il TM-26 valuta i guasti catastrofici a livello di package LED; il TM-28 estende i criteri ai prodotti finiti, includendo driver, dissipazione e condizioni operative reali.
• Resa cromatica avanzata – TM-30 (prima edizione: 2015, versione aggiornata: TM-30-20 e TM-30-24)
  Introduce metriche evolute come Rf (fidelity index), Rg (gamut index) e il Color Vector Graphic, basate su 99 campioni spettrali e sullo spazio cromatico CAM02-UCS, superando le limitazioni del CRI e offrendo una valutazione molto più aderente alla percezione umana.
• Ottimizzazione spettrale e prestazione visiva – TM-24 (2020), TM-40 (2024)
  Il TM-24 propone un coefficiente correttivo per adattare l’illuminamento raccomandato in base all’efficienza visiva relativa allo spettro della sorgente; il TM-40 introduce un metodo standardizzato per il calcolo di CCT e D_uv, garantendo consistenza nei dati tra produttori e software. Il parametro D_uv rappresenta la distanza verticale tra il punto cromatico della sorgente luminosa e il locus del corpo nero, misurata nel diagramma CIE 1960 UCS.
• Controllo e interoperabilità dei sistemi di illuminazione – TM-23 (2011), TM-32 (2018), TM-33 (2019)
  Il TM-23 fornisce linee guida per l’utilizzo e la selezione di protocolli di controllo come DALI, DMX, 0–10V e wireless; il TM-32 stabilisce i parametri da includere nei modelli BIM dei corpi illuminanti; il TM-33 propone un formato dati XML per la descrizione della fotometria, in alternativa al classico formato .IES, migliorando la compatibilità tra sistemi software e produttori.
• Flicker, stroboscopia e comfort visivo – TM-39 (2025)
  Documento di ultima generazione che introduce metriche quantitative per la valutazione del flicker percepito, degli effetti stroboscopici e del comfort visivo nelle sorgenti dimmerabili e nei sistemi digitali. Include parametri come SVM (Stroboscopic Visibility Measure) e Pst_LM, in linea con le raccomandazioni CIE TN 006. Il parametro Pst_LM è una metrica standardizzata per valutare la visibilità del flicker (sfarfallio) a breve termine generato da una sorgente luminosa modulata nel tempo, come può avvenire nei LED dimmerabili o nei sistemi digitali PWM (Pulse Width Modulation).

I Technical Memoranda dell’IES, sebbene sviluppati inizialmente in ambito normativo nordamericano, sono oggi ampiamente adottati anche a livello internazionale, non solo nei capitolati tecnici e nei protocolli di qualità (come WELL, ENERGY STAR e DLC), ma anche come riferimenti progettuali in ambiti applicativi ad elevata sensibilità visiva, quali musei, sanità, hospitality, retail di fascia alta, illuminazione dinamica e Human Centric Lighting.

Il loro valore risiede non soltanto nel rigore tecnico-scientifico o nella capacità di anticipare approcci poi recepiti da enti come CIE, ISO e IEC, ma soprattutto nella loro applicabilità concreta: offrono al progettista strumenti operativi evoluti per la valutazione di prestazioni reali, resa percettiva, comfort visivo, e interoperabilità tra sistemi in contesti progettuali complessi e multidisciplinari.

Nel prosieguo di questo lavoro, analizzeremo nel dettaglio i singoli documenti TM più significativi, evidenziando ambiti di applicazione, metodi, implicazioni progettuali e sinergie con altri standard internazionali, così da offrire al professionista uno strumento operativo per orientarsi tra i riferimenti più avanzati dell’illuminotecnica moderna.

Accanto ai TM, l’Illuminating Engineering Society (IES) ha sviluppato un altro corpus fondamentale di documenti tecnici: gli LM – Lighting Measurements, ovvero metodi approvati per la misurazione fotometrica, elettrica e prestazionale dei prodotti di illuminazione. A differenza dei TM, orientati principalmente alla metodologia progettuale e alla classificazione applicativa, gli LM forniscono protocolli sperimentali codificati per garantire la ripetibilità e la tracciabilità dei dati forniti da produttori e utilizzati da progettisti, laboratori e enti di certificazione.

Questi documenti rappresentano il riferimento operativo principale per la verifica oggettiva delle prestazioni dei sistemi LED, dalla misurazione del flusso luminoso alla determinazione della stabilità spettrale e della manutenzione nel tempo. La loro adozione è diventata essenziale all’interno di protocolli volontari (come DLC, ENERGY STAR, WELL), in norme internazionali armonizzate (es. IEC 62722-2-1) e nei capitolati tecnici per appalti pubblici, dove l’affidabilità e la comparabilità dei dati fotometrici sono requisiti imprescindibili.

Nei paragrafi successivi verranno analizzati i principali standard LM attualmente in vigore, con una descrizione articolata in base a obiettivo e ambito di applicazione, connessioni con altri standard internazionali, e implicazioni progettuali, così da delineare un quadro completo dei riferimenti tecnici oggi indispensabili per operare con competenza nel settore dell’illuminazione a stato solido (SSL).

Con l’affermazione delle tecnologie a emissione luminosa basata su semiconduttori, la progettazione illuminotecnica ha richiesto strumenti sempre più precisi per misurare e certificare le prestazioni delle sorgenti di nuova generazione. Questa trasformazione ha segnato il passaggio verso l’illuminazione a stato solido (Solid-State Lighting, SSL), una tecnologia che non utilizza filamenti incandescenti né gas ionizzati, ma impiega componenti elettronici come i LED e gli OLED, capaci di generare luce attraverso fenomeni elettroluminescenti all’interno di materiali semiconduttori.

Per rispondere alle esigenze di misurazione rigorosa e certificazione oggettiva dei prodotti basati su SSL, l’Illuminating Engineering Society (IES) ha introdotto gli Standard LM (Lighting Measurements): una raccolta di metodi approvati per la caratterizzazione fotometrica, elettrica e cromatica delle sorgenti e degli apparecchi a stato solido, oggi punto di riferimento per produttori, progettisti e laboratori in ambito internazionale.

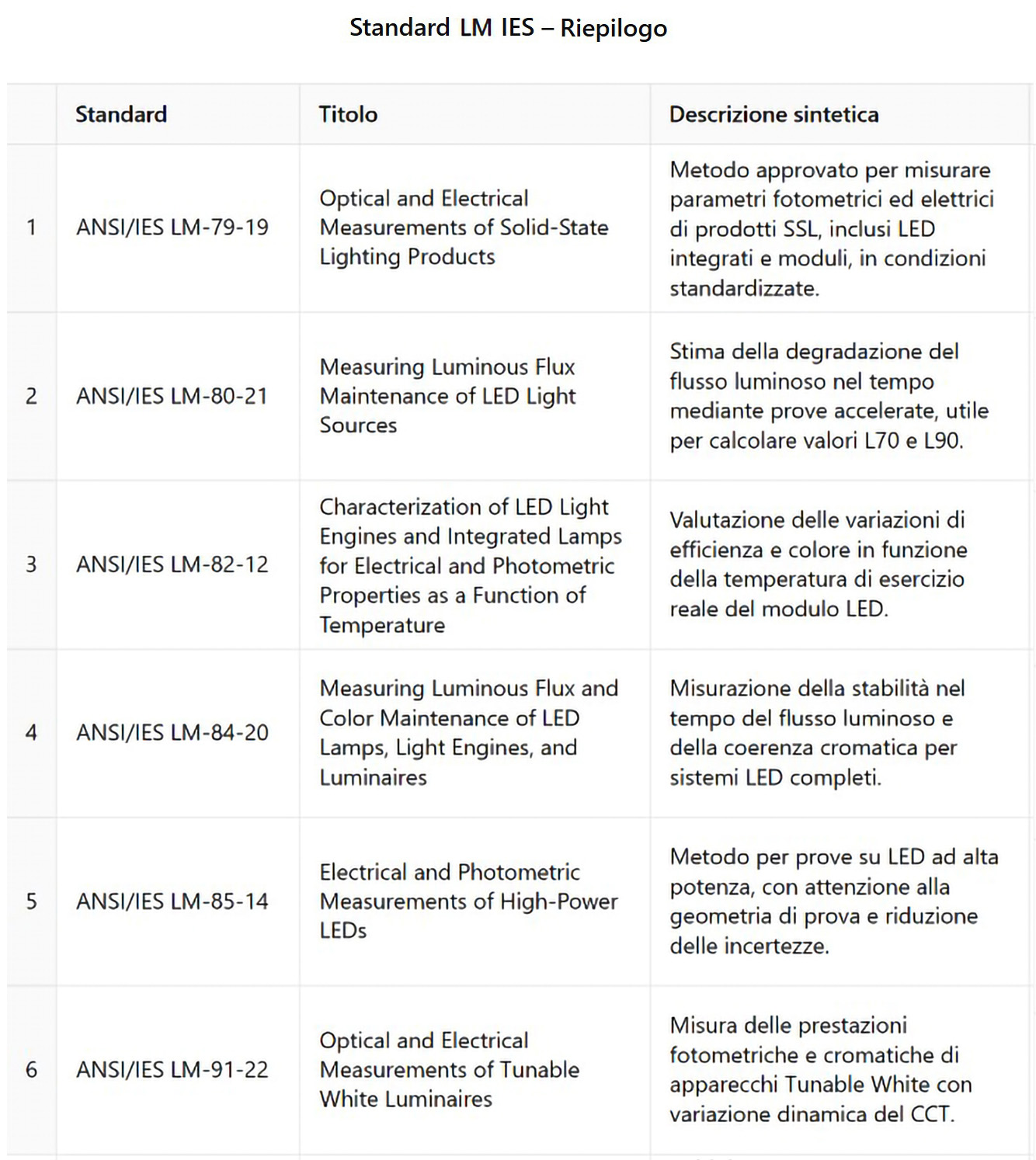

Di seguito viene presentata una sintesi dei principali Standard LM dell’IES attualmente in vigore, selezionati per la loro rilevanza progettuale e normativa. Ogni descrizione approfondisce il campo di applicazione, le connessioni con altri standard internazionali e le implicazioni operative, offrendo un quadro di riferimento aggiornato e strutturato per orientarsi tra le metriche fondamentali del lighting design contemporaneo:

• Misurazioni fotometriche ed elettriche – LM-79 (ultima versione: 2019)
  Definisce i metodi approvati per misurare parametri fotometrici (flusso luminoso, CCT, CRI, SPD) ed elettrici (potenza, fattore di potenza, efficienza) di apparecchi e moduli LED integrati, utilizzando sfere integratrici e goniometri. Fondamentale per i protocolli di certificazione come ENERGY STAR, DLC, WELL.
• Manutenzione del flusso luminoso – LM-80 (ultima versione: 2021)
  Stabilisce le modalità di prova per valutare la degradazione del flusso luminoso delle sorgenti LED nel tempo. Fornisce dati sperimentali alla base della proiezione della durata utile (L70, L80, ecc.) secondo TM-21. Utilizzato da ENERGY STAR e altri enti per la qualifica dei prodotti LED.
• Prestazioni in funzione della temperatura – LM-82 (ultima versione: 2012)
  Descrive come misurare le variazioni fotometriche e cromatiche dei moduli LED integrati in funzione della temperatura operativa. Consente di prevedere le prestazioni reali in condizioni termiche dinamiche e dimensionare i sistemi di dissipazione.
• Manutenzione del flusso e stabilità cromatica – LM-84 (ultima versione: 2020)
  Valuta il comportamento di lampade, moduli e apparecchi LED completi nel tempo, considerando anche l’effetto del sistema ottico e termico. Misura sia la manutenzione del flusso luminoso che la coerenza cromatica (shift del CCT, stabilità del CRI).
• Caratterizzazione LED ad alta potenza – LM-85 (ultima versione: 2014)
  Definisce un protocollo per misurare con alta precisione le prestazioni fotometriche ed elettriche di singoli LED ad alta potenza. Rilevante per i produttori e laboratori in fase di sviluppo e testing di componenti LED professionali.
• Sistemi a CCT variabile (Tunable White) – LM-91 (ultima versione: 2022)
  Fornisce linee guida per misurare le variazioni di prestazione (CCT, CRI, efficienza, consistenza cromatica) nei sistemi LED a temperatura colore regolabile. Indispensabile per il lighting design dinamico, l’illuminazione Human Centric e l’integrazione nei protocolli WELL.

Questi standard, insieme ai TM, consentono di definire un quadro completo: dai dati iniziali di efficienza e colore (LM‑79), alla previsione di vita utile (LM‑80/84) e comportamento in esercizio (LM‑82), fino alla regolazione dinamica (LM‑91). Grazie a questi riferimenti, progettisti, produttori e normatori possono operare con maggiore sicurezza, coerenza e qualità nell’era dell’illuminazione a stato solido.
